QCS030型 电气动实验装置(SMC)

产品描述/PRODUCT DESCRIPTION

该实验台依据国家高等院校、职业技术院校的《液气压传动》、《气动控制技术》教学、实验大纲,针对当前的实验教学现况而专业设计的气动教学实验台。



主要特点

1、覆盖面广:该实验台覆盖了气动技术、传统继电器控制技术、PLC自动控制技术、传感器应用技术等多项技术;
2、模块化:模块化的结构设计搭建实验简单、方便,各气动元件成独立模块,配有方便安装的底板,实验时可以随意组件各种实验回路,操作简单快捷;
3、方便实用:快速可靠的连接接头,拆卸简便省时,有效的提高了实验效率;
4、工业化:每个气动元器件、传感器元件及其他电器元件全部采用工业元件,性能安全、可靠;
5、低噪音:低噪音的工作泵站,为实验室提供了一个安静的实验环境(噪声<68db);
6、可扩展实验:适应学校实验教学改革的要求,减少验证性实验,增加设计性、综合性、探索性实验,开发学校自主创新思维,除了可以完成气压的基础实验以外,还应与机械类实验项目结合起来,适应现代实验教学的先进性、开放性和可扩展性三个层次的实验教学要求。
(1)在保证现有的实验前提下还可以进行液压元件的搭接,进行相应的液气综合实验;
(2)在硬件支撑下还可实现送料机构、挖掘机机构等扩展实验。
7、兼容性:
(1)该实验台可同大部分MPS自动化物流系统、FMS柔性制造系统进行兼容组合;
(2)实验台电控部分、硬件部分可方便的进行升级及拓展模块的搭接、连接方式友好可供多类机电模块、液、气模块进行组合实验。
8、易维护:维护检修工作量小、独特的防护和易维修设计,需维护的器件特别少且易于维护,运行状态下可方便简单地维护;
9、多种控制方式:纯气动(气动)控制回路、采用继电器的电控气动回路、采用可编程控制器的电控气动回路、组态控制回路(需搭接相应软件、硬件);
10、系统安全性能:额定工作压力为1.0Mpa,是安全的低压实验系统,电源带漏电保护。


实验台组成


实验台由实验台架、工作泵站、气动元件、电气控制单元等几部分组成。
实验台架:
1、实验工作台采用优质铝型材为主框架;
2、双四抽屉元件柜、电控箱、工具柜全部带锁;
3、工业铝合金型材“T”型沟槽板,可以方便随意地安装气动元件、传感器等。
工作泵站技术参数(两外配置):

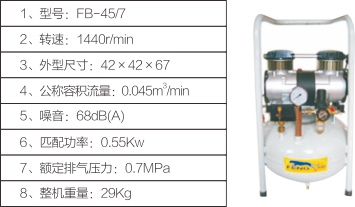

采用医用无油空压机(如下图),可长期安全使用,自带短路保护、过载保护等功能。



气动元件

1、所有的气动元器件均为工业元件,实用安全可靠;
2、气动元件覆盖了气动执行元件、电磁换向阀、气控换向阀、逻辑阀、储能器、延迟控制阀等多种气动元器件;
3、气动元件均配有工程塑料过渡底板,可方便、随意地将元件安放在实验面板(面板带“T”型槽的铝合金型材结构)上;
4、每个气动元器件全部安装气动快换接头,回路拆接方便快捷。


电气控制单元

(注:PLC类型可根据实际需求配置:比如三菱、西门子等)
1、可编程控制器(PLC)模块:西门子S7-200系列,继电器输出形式,电源电压:AC 220V/50Hz,控制电压DC24V;
2、继电器控制模块:3组继电器控制,控制电压:DC24V;
3、时间继电器控制模块:1组时间继电器,2组常开、2组常闭继电器输出形式;
4、直流电源模块:AC22V、DC24V(直流电源自带短路保护、过载保护,短路、过载自动断路,重新启动即可恢复正常使用);
5、按钮开关模块:各种按钮开关接头均接到面板上,进行实训时方便拔插连接;
6、电磁阀电控接口模块:电磁阀都是DC24V供电,连接电缆都是带护套插座的导线,安全可靠;
7、电气控制电气线路设有短路保护、过载保护等功能,采用电气元器件全部符合国家安全标准。


实验项目

本实验装置主要用于气压传动与控制技术的学习与培训。
1、气动回路实训项目:
(1)常用气动元件功能演示实验;
(2)常见气动回路演示实验;
(3)单作用气缸的电磁阀换向回路;
(4)双作用气缸的电磁阀换向回路;
(5)双作用气缸的气控阀换向回路;
(6)单作用气缸的单向速度调节回路;
(7)单作用气缸的双向速度调节回路;
(8)双作用气缸的进口调节速度调节回路;
(9)双作用气缸的出口调节速度调节回路;
(10)速递换接回路;
(11)采用并联节流阀的缓冲回路;
(12)互锁回路;
(13)过载保护回路;
(14)单缸连续往复控制回路;
(15)双缸连续往复控制回路;
(16)用行程阀控制双缸顺序动作回路;
(17)用电气开关控制双缸顺序动作回路;
(18)二次压力控制回路;
(19)高低压力转换回路;
(20)计数回路;
(21)延时回路;
(22)逻辑阀的应用回路;
(23)双手操作回路;
(24)节能回路;
(25)残压拍出回路;
(26)自动手动并用回路;
(27)PLC各软继电器的应用,如时间继电器、计数器等等;
(28)香港的扩展性实验。
2、可编程序控制器(PLC)电气控制实验,机、电、气一体化控制实验:
(1)PLC基础指令、高级指令、扩展指令等学习与使用;
(2)PLC编程软件的学习与使用;
(3)PLC与计算机的通讯、在线调试、监控与故障检测;
(4)PLC与气动技术相结合的一体化控制实验;


实验台主要技术参数

使用电源:国家标准供电电源AC220V(±5%)、50HZ,带短路保护、漏电保护、过载保护等功能;
控制电压:安全控制电压DC24V:
使用环境要求:能在环境温度-10℃+50℃下使用;
尺寸:1580X600X1900(mm);
重量:约120kg。
