QCS003B型节流调速特性、油泵性能和溢流阀静、动态性能液压教学实验台

产品描述/PRODUCT DESCRIPTION

该实验台可进行的实验及具备的特点

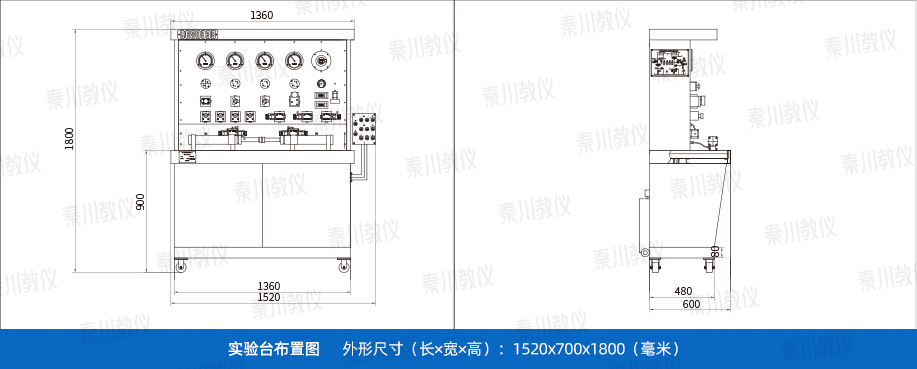

1、实验台立式布置，液压阀安装在立式布置的铸铁面板上，同时配以压力表及流量计显示流量和压力；

2、有照明装置；

3、压力及流量参数在正面调整，管路在背面以铜管固定连接，安全性好，管路不凌乱；

4、设备以机床标准制造，贴近工业实际，两只对顶加载油缸用螺丝钉固定于铸铁台面上，实现双油缸对顶加载，实验压力可到7Mpa，台面上设集油装置，避免油液外漏；

5、液压站的泵源为两套定量泵组供油，置于罩壳围覆的实验台下面，同时可进行定量泵的性能测试及可变负载的加载实验；

6、实验台配详细的实验操作说明书，贴近教学教材及实际；

7、可实现以下实验：

（1）节油调速及进油调速阀调速；

（2）油泵性能实验（油泵流量特性、容积效率及总效率）；

（3）溢流阀静动态实验（启闭特性、压力超调特性）；

（4）调速阀的节流调速性能实验（进油节流调速，回油节流调速，旁路系统中工作特性）；

（5）液压系统效率实验。

技术水平及经济效果

该实验台通过湖南大学、西安交通大学等许多大中专院校使用，能满足教学要求，有利于教师把抽象的液压理论通过实验途径形象地表述，提高了教学质量。

实验和鉴定情况

1980年9月由陕西省机械局主持召开了鉴定会议，南京工学院、湖南大学、清华大学、西安交通大学等全国四十八所大中专院校参加，并通过鉴定。
